点击图片查看原图

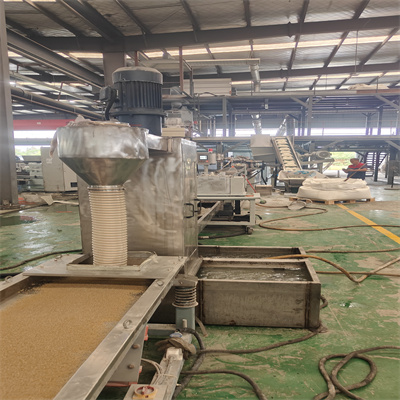

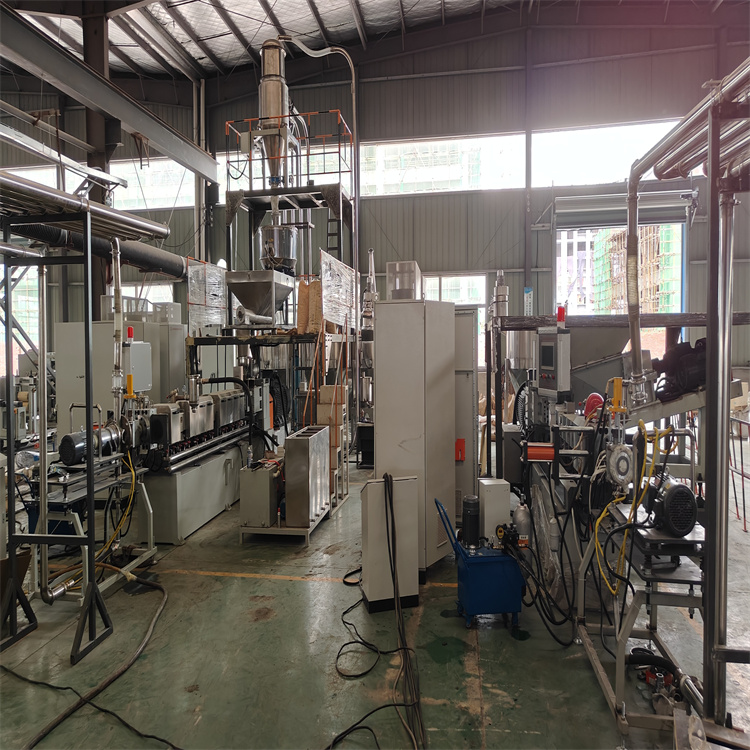

双螺杆造粒机）
- 温度控制：
- 输送段：130 - 150℃（沥青熔融，PE初步软化）；
- 熔融剪切段：160 - 180℃（PE完全熔融，强剪切分散）；
- 均化段：150 - 170℃（物料均一化，避免过热老化）；
- 模头：140 - 160℃（保证流动性，防止堵塞）。
- 螺杆转速：200 - 400 rpm（转速越高，剪切越强双螺杆橡胶颗粒挤出机_SBS改性沥青造粒机
，PE分散越细，但过高易导致物料过热降解）。
- 喂料速度：与螺杆转速匹配（通常100 - 500 kg/h，根据设备产能调整），确保物料填充均匀。
三、成品性能参数（参考标准）
- 熔融后软化点：较基质沥青提高10 - 20℃（双螺杆橡胶颗粒挤出机_SBS改性沥青造粒机
如基质沥青软化点45℃，改性后可达55 - 65℃，提升高温稳定性）；
- 颗粒外观：无粘连、无气泡，粒径偏差≤1mm；
- 水分：≤0.3%（避免存储结块）；
- 分散性：显微镜下观察，PE颗粒均匀分布，无明显团聚（粒径≤10μm佳）。
配方需通过小试验证（如调整PE用量测试软化点、双螺杆橡胶颗粒挤出机_SBS改性沥青造粒机
针入度），再根据实际生产设备参数微调，确保颗粒性能与加工稳定性平衡。改性沥青造粒机_橡胶颗粒生产线 http://www.bsjdl.com/sell/show.php?itemid=34869
橡胶颗粒生产线_双螺杆改性沥青造粒机http://www.bsjdl.com/sell/show.php?itemid=34873
双螺杆改性沥青造粒机_双螺杆橡胶颗粒挤出机http://www.bsjdl.com/sell/show.php?itemid=34874
